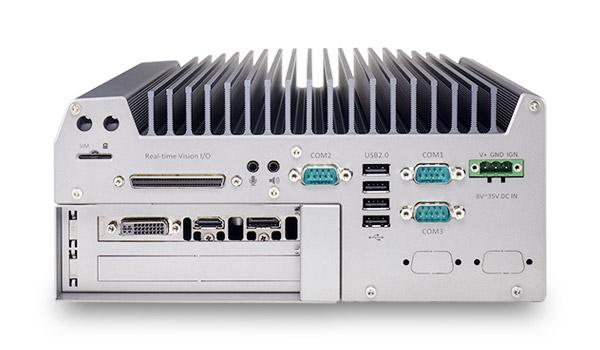

具视觉特定I/O，实时控制和GPU计算的 Intel英特尔®第六代 Skylake机器视觉控制系统

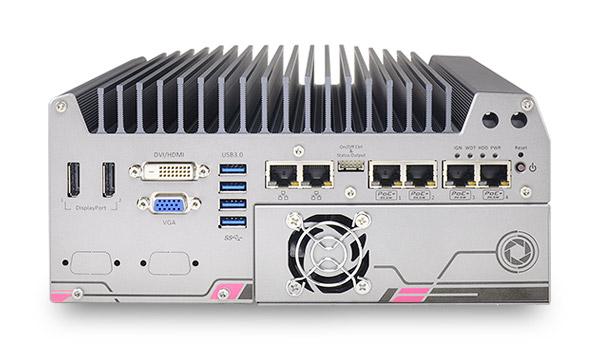

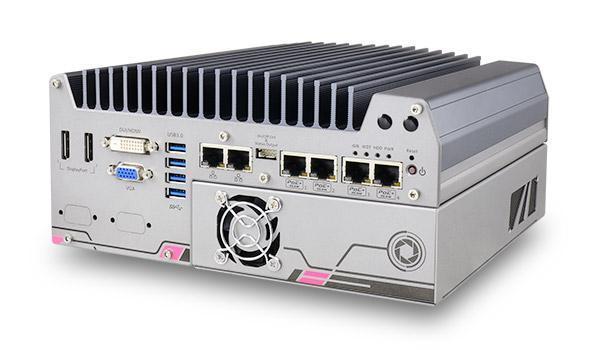

介绍这款强大的机器视觉工控机！Nuvis-5306RT集成了机器视觉系统所需的各种应用功能，包括出色的计算能力，内置摄像头接口和实时视觉的I/O控制。
为了确保高质量图像，视觉控制系统需要照明，照相机，执行器和传感器设备之间的准确交互；Nuvis-5306RT集成了LED照明控制器，摄像机触发器，编码器输入，PWM 输出和数字I/O，用于连接和控制所有视觉设备。所有视觉的I/O，均基于Neousys宸曜的MCU架构，包含DTIO/NuMCU固件（存储器内驱动程序）进行管理，以确保准确度达微秒级的实时I/O控制。
计算能力是机器视觉系统的另一个关键要求。除了英特尔®第六代酷睿™i7/i5处理器带来的高性能外，Nuvis-5306RT机器视觉工控机还支持 NVIDIA® 75W GPU，得以开发GPU加速视觉库或深度学习视觉软件。结合内置的PoE+和USB 3.0接口以及CameraLink和CoaXPress的可扩展性，Nuvis-5306RT是款为智能工厂而生的机器视觉系统。
|

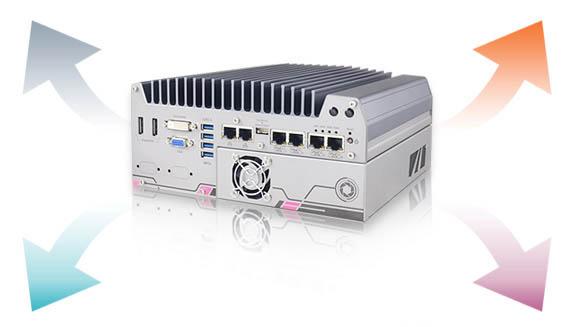

为机器视觉集成的I/O |
支持GPU加速机器视觉 |
|
 |
 |
|
|

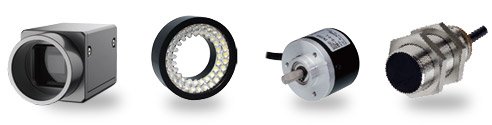

支持机器视觉的所有外围周边应用 ● CC/CV 照明控制器(1A/24V) ● 12V 相机触发输出 ● 正交编码器输入 ● PWM 输出 ● 隔离的 DI/DO |

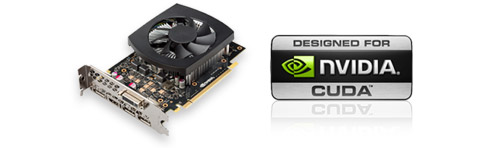

特别为NVIDIA 75W GPU设计 ● 20x FLOPS v.s.处理器 ● 可靠的7/24操作与GPU满负载 开启智能机器视觉的新篇章 ● GPU加速的机器视觉库 ● 深度学习机器视觉软件 |
|

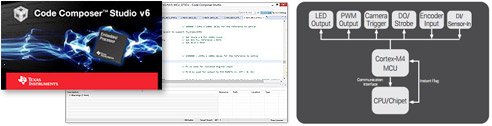

DTIO V2和NuMCU实时I/O控制 |
多功能相机接口 |
|
 |
 |
|
|
DTIO V2 ● 基于时间/位置的触发器 ● 确定 10 us 响应延迟 NuMCU微控制器 ● 用于用户定义的MCU F/W ● 使用TI CCS开发MCU微控制器代码 |

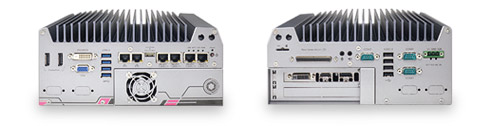

集成摄像头接口 ● 4个802.3at PoE +端口和2个GigE端口 ● 具有1000 MB/s带宽的4个UB3端口 Cassette扩展界面 ● CameraLink ● CoaXPress ● 10G以太网 |
| 系统内核 | |
| 控制器 | 采用第六代英特尔® 酷睿™ LGA1151 CPU - 英特尔® 酷睿™ i7-6700 (8M Cache,3.4/ 4.0 GHz, 65W TDP) - 英特尔® 酷睿™ i5-6500 (6M Cache, 3.2/ 3.6 GHz, 65W TDP) - 英特尔® 酷睿™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) - 英特尔® 酷睿™ i5-6500TE(6M Cache, 2.3/ 3.3 GHz, 35W TDP) |
| 芯片组 | 英特尔® Q170 平台控制器芯片 |
| 图像 | 集成英特尔® HD 530图像控制器 |
| 内存 | 2个SODIMM插槽，可支持高达 32 GB DDR4-2133 SDRAM |
| AMT | 支持 AMT 11.0 |
| TPM | 支持 TPM 1.2 |
| 机器视觉用I/O | |
| LED光源控制器 | 4通道的LED光源控制器输出，支持 - 恒流模式(每通道可支持高达2 A，100kHz调光控制) - 恒压模式(24伏直流，100 kHz调光控制) |
| 相机触发 | 4通道相机触发输出 (12V 直流输出) |
| 编码器输入 | 1通道正交编码器输入(A/B/Z) |
| 隔离数字输出 | 4通道隔离高速数字输出 (< 2 us 过渡时间，供触发/PWM使用) 4通道隔离高电流数字输出 (额定电流高达500mA) |
| 隔离数字输入 | 8通道隔离高速数字输入(< 2 us 过渡时间) |
| 实时I/O控制 | 宸曜微控制器 MCU技术，透过 DTIO V2和 NuMCU实现实时 I/O控制 |
| 通用接口 | |
| 以太网 | 6个采用英特尔® I219 和 5x I210千兆以太网口 |
| PoE+ | 网口3-6支持高达总计80W的IEEE 802.3at供电 |
| USB 3.0 | 4个USB 3.0接口，通过XHCI控制器提供，总带宽1000 MB/s |
| USB 2.0 | 4个USB2.0 接口 |
| Video Port | 1x stacked VGA + DVI-D connector 2x DisplayPort connectors, supporting 4K2K resolution |
| 显示接口 | 堆叠式接插件，提供VGA + DVI-D接口 2路DisplayPort接口，可支持高达4K2K分辨率 |
| 串口 | 2个RS-232/422/485串口(COM1 & COM3)，可由BIOS设置 |
| 音频接口 | 1路麦克风输入和1路扬声器输出 |
| 存储接口 | |
| SATA硬盘 | 2内置2个SATA口，可接 2.5"硬盘/固态盘，支持 RAID 0/1 |
| mSATA | 1个全长 mSATA 口 (与mini-PCIe共用接插件) |
| 扩展总线 | |

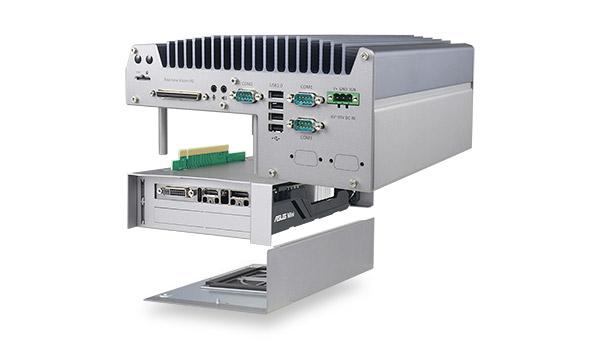

| PCI/PCI Express | 通过扩展盒提供1个3代的 PCIe x16 插槽，可支持 - 75W NVIDIA® GPU 卡 - COTS CameraLink 和 CoaXPress 相机接口卡 |
| Mini PCI-E | 内置 1个mini PCIe插槽，提供前面板插拔的SIM卡槽 内置1个mini PCIe插槽，提供内部插拔的SIM卡槽(与mSATA共用接插件) |
| 电源 | |
| 直流输入 | 1个3芯插拔式端子排，供8-35V 直流输入 |
| 远端开关机和状态输出 | 1个10芯 (2x5)接插件，提供远程开关机控制和状态输出 |
| 机械规格 | |
| 尺寸 | 240 毫米 (宽) x 225 毫米 (深) x 111 毫米 (高) |
| 重量 | 4.5 kg (包含CPU, 内存和硬盘) |
| 安装方式 | 通过安装支架壁挂安装（标配）或壁挂式安装（选配） |
| 环境指标 | |
| 工作温度 | 采用i7-6700TE, i5-6500TE (35W TDP) -25℃ ~ 60℃ ** 采用i7-6700, i5-6500 (65W TDP) -25℃ ~ 60℃ **/*** (配置为 35W CPU模式) -25℃ ~ 50℃ **/*** (配置为 65W CPU模式) |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 10%~90% , 无凝露 |
| 振动 | 运行状态, 5 Grms, 5-500 Hz, 3 轴(采用固态硬盘SSD，参照IEC60068-2-64) |
| 冲击 | 运行状态, 50 Grms, 半正弦曲线11毫秒时长(采用固态硬盘SSD，参照 IEC60068-2-27) |
| EMC | CE/FCC A类, 测试标准采用 EN 55022, EN55032 和 EN 55024 |
** 想要在65W CPU配置下运行i7-6700，工作温度不可高达50℃，且如果长时间持续负载运行可能出现热节流。用户可以在BIOS中设置CPU功率限制，以获得更高的操作温度。
***想要在零下温度运行，需要宽温硬盘或固态硬盘。
| Nuvis-5306RT-DTIO | 第六代Intel英特尔® Skylake机器视觉控制系统，集成视觉用的I/O，通过DTIO V2实现实时I/O控制及GPU计算 |
| Nuvis-5306RT-NuMCU | 第六代Intel英特尔® Skylake机器视觉控制系统，集成视觉用的I/O，通过NuMCU实现实时I/O控制及GPU计算 |
可选配件
20V, 160W 交流/直流电源适配器
