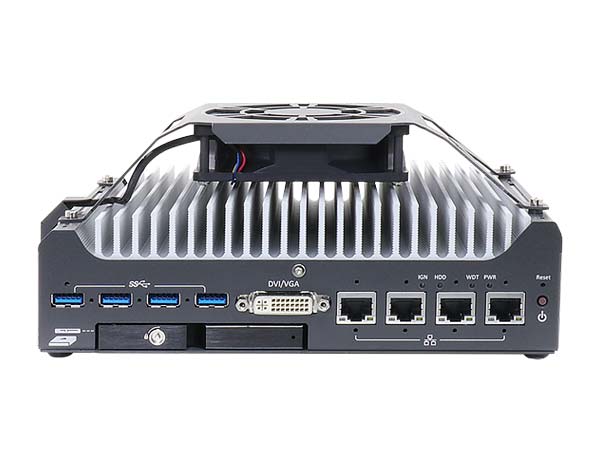

Nuvo-7531((小尺寸)

第八/第九代英特尔®酷睿™ i7/i5/i3紧凑型无风扇嵌入式工控机,提供 4个千兆以太网口,4个 USB 3.1和 1个可热插拔的硬盘托架

  • 212 x 165 x 63 mm 的紧凑型尺寸设计
  • 支持第八 / 第九代英特尔 ® 酷睿™ 35W/ 65W LGA1151 CPU
  • 强固型工业电脑,支持 -25℃至 60℃宽温范围无风扇运行
  • 4 个千兆以太网端口和 4 个 USB3.1 Gen1 端口,带锁紧螺丝
  • 1 个可热插拔的硬盘托架和 1 个 M.2 2280 内存插槽
  • 4 通道隔离的 DI 和 4 通道隔离的 DO
  • DVI-I + DP 双显示输能
  • 可选配点火信号电源控制功能

概述

Nuvo-7531 是支持第八/第九代英特尔 ® 酷睿™处理器的无风扇嵌入式系统中尺寸更为紧凑的工控机之一。它的尺寸仅为 212 x 165 x 63mm,可轻松放入各种狭窄的空间里。尽管体积小巧,但 Nuvo-7531的性能却丝毫不受影响。Nuvo-7531支持英特尔® 第八/第九代酷睿™ 65W /35W CPU,计算性能与上一代产品相比提高了 50%以上。Nuvo-7531是一款紧凑而强大的无风扇嵌入式控制器,适用于各种工业应用。

Nuvo-7531配备了丰富的 I/O接口:4个千兆以太网口和 4个 USB3.1端口,可接多个千兆以太网相机和 USB 相机。Nuvo-7531还提供 1个可热插拔的硬盘托架,您可以直接热插拨更换存储硬盘,而不必拆卸机箱,甚至不必关机。Nuvo-7531配备了 3个 mPCIe插槽用于安装 WIFI或 3G/4G模块,以满足您的无线通信需求。此外,Nuvo-7531 还配备 8个 DIO,2个 COM端口和双显示输出,以满足您的各种行业应用需求。

作为一款紧凑型嵌入式工控机,Nuvo-7531在提供强大的算力同时还提供了丰富的 I /O接口,适用于各种工业应用,尤其适合有限的空间部署。Nuvo-7531身材虽小却功能强大,可谓是强固型嵌入式工控机领域的"小" "巨"人。

产品规格

系统内核
控制器 支持英特尔 ® 酷睿™ CPU (LGA1151 socket)
- 英特尔 ® 酷睿™ i7-9700E/ i7-9700TE/ i7-8700/ i7-8700T
- 英特尔 ® 酷睿™ i5-9500E/ i5-9500TE/ i5-8500/ i5-8500T
- 英特尔 ® 酷睿™ i3-9100E/ i3-9100TE/ i3-8100/ i3-8100T
芯片组 英特尔 ® H310 平台控制器芯片
图像 集成英特尔 ® UHD graphics 630 图像控制器
内存 1 个 SO-DIMM 内存插槽,可支持高达 32 GB DDR4 2666/ 2400 SDRAM


面板接口
以太网 4 个采用英特 ® I219 和 3x I210 的千兆以太网口
USB 3.1 4 个 USB 3.1 Gen1 (5 Gbps) 接口
USB 2.0 2 个 USB 2.0 接口
显示接口(集成显卡) 1 个 DVI-I 接插件用于 DVI/VGA 输出,分辨率支持高达 1920 x 1200
1 个 DisplayPort,分辨率支持高达 4096 x 2304
串口 2 路 RS-232/ 422/ 485 串口,可由 BIOS 设置 (COM1/ COM2)
音频接口 1 路 3.5mm 麦克风输入和扬声器输出
隔离 DIO 4 路隔离 DI 和 4 路隔离 DO


存储接口
SATA硬盘 1个可热插拔的硬盘托架,可接 2.5"硬盘 / 固态盘
M.2 1个M.2 2280 M key  (SATA协议)


内部扩展总线
Mini PCI Express 3 个全长 mini PCI Express 插槽,内置 SIM 卡插槽


电源
直流输入 1 个 3 芯插拔式端子排,供 8~35 V 直流输入,可支持点火信号电源控制功能
远端开关机和状态输出 1 个 10 芯(2x5)连接头的接插件,提供远程开关机控制和 LED 状态输出


机械规格
尺寸 212 毫米 ( 宽 ) x 165 毫米 ( 深 ) x 63 毫米 ( 高 )
重量 2.5 kg
安装方式 壁挂安装(标配)或导轨安装(选配)


环境指标
工作温度 配置为 35W CPU
-25°C ~ 60°C */**
配置为 65W CPU, 需配备风扇组件
-25°C ~ 60°C */**
存储温度 -40°C~ 85°C
湿度 10%~90% , 无凝露
振动 运行状态 , 标准参照 MIL-STD-810G, Method 514.6, Category 4
冲击 运行状态 , 标准参照 MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II
EMC CE/FCC A 类 , 测试标准采用 EN 55032 & EN 55024

* * 想要在零下温度运行,需要宽温硬盘或固态硬盘。
** 若使用 i7 CPU,在 60℃的环境温度下持续满载时,可能会发生热节流。

订购信息

Nuvo-7531(可选配点火信号电源控制功能) 英特尔® 第八/第九代酷睿™ i7/i5/i3 紧凑型无风扇嵌入式工控机,提供 4个千兆以太网口和 4个 USB 3.1和 1个可热插拔的硬盘托架

可选配件


PA-120W-OW

120W 交流/直流电源适配器 20V/6A;18AWG/120cm;接线端子排,运行温度 : -30℃ 至 70 ℃

DINRAIL-31

DIN-rail 导轨安装

Fan kit

风扇组件,92 x 92毫米
