第六代 Intel英特尔® Skylake酷睿™ i7/i5/i3 无风扇工控机，提供个千兆网，卡式扩展盒及支持 MezIO™扩展模块
产品介绍

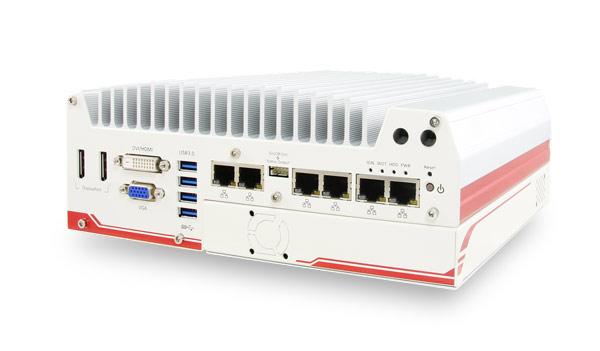

宸曜科技无风扇嵌入式工控机：Nuvo-5000系列。它具有可靠性能及适用性。它支持插槽式第六代 Intel英特尔® Skylake酷睿™中央处理器，有大量CPU可供选择，从 Celeron赛扬®到酷睿™ i7各种等级的处理器，可供客户按照需求选择。尽管提供了如此优异的计算能力，Nuvo-5000系列工控机仍能保持宽温工作范围：-25°C到70°C。
Nuvo-5000工控机为各类应用提供了大量的功能接口，包括千兆以太网、USB3/USB2接口、串口以及VGA/DVI/DP独立三显示输出。如果这些还不能满足您的需求，宸曜科技卡式扩展盒可以提供方便的 I/O 扩展能力，方便您插入市售的各种 PCIe/PCI卡。
Nuvo-5000还支持宸曜科技的 MezIO™扩展模块。MezIO™扩展模块专为嵌入式系统设计，提供了高性价比、高可靠的 I/O 扩展能力。通过安装 MezIO™扩展模块，Nuvo-5000工控机可以为各类垂直行业用户提供更多应用导向的功能。
集成了第六代 Intel英特尔®Skylake CPU, 扩展盒及 MezIO™扩展模块，Nuvo-5000系列无风扇工控机是一个可扩展各类接口的强大的工控平台。Nuvo-5000系列工控机可以满足您对嵌入式工控平台的各类需求。
| 系统内核 | |
|---|---|
| 控制器 | 酷睿™ i7-6700 (8M缓存, 3.4/4.0 GHz, 65W TDP)* 酷睿™ i5-6500 (6M 缓存, 3.2/3.6 GHz, 65W TDP)* 酷睿™ i3-6100 (3M 缓存, 3.7 GHz, 51W TDP)* 奔腾® G4400 (3M 缓存, 2.4 GHz, 54W TDP)* 赛扬® G3900 (2M 缓存, 2.8 GHz, 51TDP)* 酷睿™ i7-6700TE (8M 缓存, 2.4/3.4 GHz, 35W TDP) 酷睿™ i5-6500TE (6M 缓存, 2.3/3.3 GHz, 35W TDP) 酷睿™ i3-6100TE (4M 缓存, 2.7 GHz, 35W TDP) 奔腾® G4400TE (3M 缓存, 2.4 GHz, 35W TDP) 赛扬® G3900TE (2M 缓存, 2.3 GHz, 35W TDP) |
| 芯片组 | Intel® Q170 平台控制器芯片 |
| 图像 | 集成Intel® HD Graphics 530 (酷睿™ i7/i5/i3) 集成 Intel® HD Graphics 510 (Pentium®) |
| 内存 | 两个SODIMM内存插槽,高则可支持32 GB DDR4-2133 SDRAM |
| AMT | 支持Intel® AMT 11 |
| TPM | 支持TPM 2.0 |
| 前面板接口 | |
|---|---|
| 网络接口 | 2个千兆以太网口，芯片采用Intel® I219及I210 (Nuvo-5002E/P) 6个千兆以太网口，芯片采用Intel® I219及5个I210 (Nuvo-5006E/P) |
| PoE+ | 千兆网口3到6可选配支持IEEE 802.3at PoE+供电，共可提供80W功率 |
| USB | 4个USB 3.0口，经由XHCI控制器提供 4个USB2.0口 |
| 显示接口 | 1路VGA + DVI-D接口 2路DisplayPort接口,支持4K2K分辨率 |

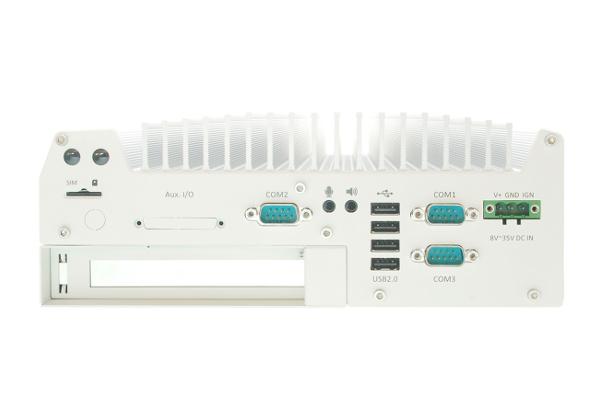

| 串口 | 2路RS-232/422/485串口(COM1 & COM3)，可由BIOS设置 1路RS-232串口(COM2) |
| 音频接口 | 1路扬声器输出和1路麦克风输入 |
| 存储接口 | |
|---|---|
| SATA接口 | 内置2个SATA接口，可接2.5"硬盘/SSD |
| mSATA | 1个全长mSATA口(与mini-PCIe共用接插件) |
| 扩展总线 | |
|---|---|
| PCI/PCI Express | 通过扩展盒提供1个PCI插槽(Nuvo-5002P/5006P) 通过扩展盒提供1个3代PCIex16插槽(Nuvo-5002E/5006E) |
| Mini PCI-E | 1个mini PCI-E插槽，提供前面板可插拔的SIM卡槽 1个mini PCI-E插槽，提供内部插拔的SIM卡槽 (与mSATA共用接插件) |
| 可扩展I/O | 1路MezIO™ 扩展接口，可接宸曜科技MezIO™模块 |
| 电源 | |
|---|---|
| 直流输入 | 3芯插拔式端子排，供8~35V直流输入 |
| 远端开关机 & 状态输出 |
1个10芯(2x5)接插件 提供远程开关机控制及状态输出 |
| 机械规格 | |
| 尺寸 | 240毫米(宽) x 225毫米(深) x 90毫米(高) |
| 重量 | 4.4 Kg (含1个2.5"硬盘及DDR4 SO-DIMM内存) |
| 安装 | 壁挂安装(标配) 或 导轨安装(选配) |
| 环境指标 | |
|---|---|
| 运行温度 | CPU采用i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE (35W TDP) -25°C ~ 70°C ** CPU采用i7-6700, i5-6500, i3-6100 (65W/51W TDP) -25°C ~ 70°C */** (配置为35W模式) -25°C ~ 50°C */** (配置为65W/51W模式) |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 10%~90% , 无凝露 |
| 振动 | 运行状态, 5 Grms, 5-500 Hz, 3 轴(采用SSD, 测试标准采用IEC60068-2-64) |
| 冲击 | 运行状态, 50 Grms, 半正弦曲线 11 毫秒时长 (采用SSD, 测试标准采用 IEC60068-2-27) |
| 电磁兼容(EMC) | CE/FCC Class A, 测试标准采用 EN 55022, EN55032 及 EN 55024 |
Nuvo-5002E
第六代 Intel英特尔® Skylake酷睿™无风扇工控机，含2个千兆网口，PCI Express扩展盒及MezIO™
Nuvo-5002P
第六代 Intel英特尔® Skylake酷睿™无风扇工控机，含2个千兆网口，PCI扩展盒及MezIO™
Nuvo-5006E
第六代 Intel英特尔® Skylake酷睿™无风扇工控机，含6个千兆网口，PCI Express扩展盒及MezIO™
Nuvo-5006P
第六代 Intel英特尔® Skylake酷睿™无风扇工控机，含6个千兆网口，PCI扩展盒及MezIO™
附件/选配件
DINRAIL-O
DIN-rail导轨安装
Fankit-25
配置于單一擴展槽的風扇組件，尺寸 25x25x10毫米
PA-120W-OW
120W交流/直流电源适配器 20V/6A；18AWG/120cm；接线端子排，运行温度：-30℃至 70℃
