第八/第九代英特尔®酷睿™ i7 /i5/ i3 强固型嵌入式工控机，提供7个PCIe/ PCI扩展槽
Nuvo-8034是新一代的嵌入式工控机，在相对紧凑的尺寸中提供了多达7个扩展槽。其中的4个是PCIe 插槽，分别为2个x16 PCIe 插槽（@Gen3，8通道），直接从CPU PEG引出，为GPU和高速I/O卡提供了高达8 GB/s；另外2个x8 PCIe 插槽（@ Gen3，4通道），从平台控制中心(PCH) 引出，可接常规插卡。Nuvo-8034可支持1张180W的NVIDIA® GPU 图形卡，以支持当下先进的人工智能应用。此外，Nuvo-8034还配备了三个PCI插槽可插传统PCI卡，以支持传统工业应用。

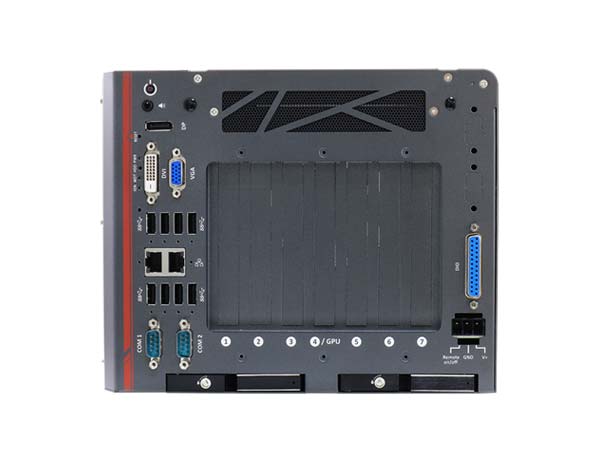

Nuvo-8034配备英特尔®第八代/ 第九代酷睿™处理器以及工作站等级的英特尔® C246 芯片组，提供了当今嵌入式工控机出色的处理能力。 得益于宸曜科技独特的电源设计，Nuvo-8034 能应对多个PCIe 和PCI 扩展卡的同时工作产生的高功耗，并支持8~35V宽范围直流输入。系统配置了两个2.5'' SAT 硬盘/ 固态盘，支持RAID 0/1；硬盘采用可热插拔的硬盘托架并置于前面板，当安装于机柜内时便于对硬盘进行维护。外部面板接口方面，Nuvo-8034为工业自动化应用提供了8通道的隔离DI和8通道的隔离DO，并为USB3 相机应用提供了8个USB 3.1 Gen1 / Gen2 端口，带锁紧螺丝孔。
Nuvo-8034拥有丰富的I/O接口和灵活的7扩展槽PCIe /PCI 扩展能力，是全能型的强固嵌入式解决方案，可适用于各种工业应用，如机器视觉，工业自动化和数据分析。
| 系统内核 | |
| 控制器 | 支持英特尔® 至强® E 系列或第八/ 第九代酷睿™ CPU(LGA1151 socket) |
| 英特尔® 至强® 处理器E-2176G/ E-2124G/ E-2278GE/ E-2278GEL | |
| 英特尔® 酷睿™ i7-9700E/ i7-9700TE/ i7-8700/ i7-8700T | |
| 英特尔® 酷睿™ i5-9500E/ i5-9500TE/ i5-8500/ i5-8500T | |
| 英特尔® 酷睿™ i3-9100E/ i3-9100TE/ i3-8100/ i3-8100T | |
| 芯片组 | 英特尔® C246 平台控制器Hub |
| 图像 | 通过x16 (@ x8 signals) PEG 端口可接独立的 GPU或集成英特尔® UHD graphics 630 |
| 内存 | SODIMM 内存插槽，高则可支持128 GB ECC/ non-ECC DDR4 2133 SDRAM |
| AMT | 支持AMT 12.0 |
| TPM | 支持TPM 2.0 |
| 面板接口 | |
| 以太网 | 1个采用英特尔® I219-LM 芯片的千兆网口，带锁紧螺丝 |
| 1个采用英特尔® I210-IT 芯片的千兆网口，带锁紧螺丝 | |
| 显示接口 | 1个VGA 接口，分辨率高则支持1920 x 1200 |
| 1个DVI-D 接口，分辨率高则支持1920 x 1200 | |
| 1个DisplayPort，分辨率高则支持4096 x 2304 | |
| 串口 | 2路RS-232/422/485 串口(COM1 /COM2)，可由BIOS 设置 |
| 2路RS-232 串口(COM3 /COM4)(可选配) | |
| USB 3.1 | 4个USB 3.1 Gen2 (10 Gbps) 接口，带锁紧螺丝 |
| 4个USB 3.1 Gen1 (5 Gbps) 接口，带锁紧螺丝 | |
| USB 2.0 | 1个USB 2.0 接口（内部使用） |
| 隔离DIO | 8通道隔离的DI和8通道隔离的DO |
| 音频接口 | 1路3.5mm 麦克风输入和扬声器输出 |
| 存储接口 | |
| SATA 硬盘 | 2个可热插拔的2.5'' SATA 硬盘/ 固态盘，支持RAID 0/1 |
| M.2 | 1个M.2 2280 M key 插槽(PCIe Gen3 x4)，支持NVMe SSD或英特尔® 傲腾内存加速器（Optane Memory）技术 |
| mSATA | 2个全长mSATA 接口（与mini-PCIe 共用接插件） |
| 内部扩展总线 | |
|---|---|
| PCI/PCI Express | 2个PCIe x16 插槽@Gen3, 8-lanes 2个PCIe x8 插槽@Gen3, 4-lanes |
| PCI | 3个33MHz/ 32-bit 5V PCI 插槽 |
| M.2 | 1个M.2 2242 B key 支持双SIM卡模式和选定的M.2 LTE模块 |
| mini-PCIe | 1个全长mini PCI Express 插槽，内置SIM 插槽(与mSATA 共用接插件) |
| 电源 | |
|---|---|
| 直流输入 | 1个3芯插拔式端子排，供8~35V直流输入 |
| 远程控制 | 1个3芯插拔式端子排用于远程控制 |
| 机械规格 | |
|---|---|
| 尺寸 | 259 毫米( 宽) x 280 毫米( 深) x 198 毫米( 高) |
| 重量 | 7kg |
| 安装方式 | 壁挂安装 |
| 环境指标 | |
|---|---|
| 工作温度 | -25°C ~ 60°C 宽温范围下，CPU和GPU能够100%负载运行 |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 10% ~ 90% , 无凝露 |
| 振动 | 运行状态，参照MIL-STD-810G, Method 514.6, Category 4 |
| 冲击 | 运行状态，参照MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II |
| EMC | CE/FCC A类，测试标准采用EN 55032 & EN 55024 |
| Nuvo-8034 | Intel® 9th/ 8th-Gen Core™ i7/ i5/ i3 embedded computer with 2x PCIe x16(@ x8 signals), 2x PCIe x8(@ x4 signals) and 3x PCI slots |
可选配件
PA-160W-OW
160W 交流/ 直流电源适配器20V/8A；18AWGx4C/120cm, 接线端子排，运行温度：-30℃至70℃
PA-280W-ET2
280W 交流/ 直流电源适配器24V/11.67A；18AWG/120cm; 接线端子排，运行温度：-30℃至70℃
PA-480W-DIN
480W 交流/ 直流电源适配器(SDR-480-24) DIN-rail 导轨安装, 24V 20A, 90~264V 交流电/127~370V 直流电, 接线端子排，运行温度：-20℃至70℃
Cbl-IDC210F-DB9M-20CM
10Pin 母头到DB9 公头线缆，长度：20CM
