Nuvo-5006E(现货)

宸曜第六代英特尔酷睿无风扇控制器:Nuvo-5000系列。它具有高可靠、高性能及高适用性。支持插槽式6代酷睿控制器,有大量CPU可供选择,从赛扬到i7各种等级的CPU供客户按需选择。尽管提供了如此优异的计算能力,仍能保持宽温工作范围:-25°C到70°C

  • 第六代 Intel英特尔®Skylake酷睿™ i7/i5/i3 35W/65W 插槽式 CPU
  • 扩展槽*设计,提供PCI/PCIe插卡扩展(* R.O.C Patent No. M456527)
  • MezIO™ 接口,易于扩展各种功能接口
  • 高可靠, 无风扇工作温度-25°C到70°C
  • 可提供高达6个千兆以太网口,支持9.5kB巨帧
  • 可支持高达32 GB, DDR4-2133 SODIMM内存
  • 提供2个2.5" SATA 硬盘/SSD,可支持RAID 0/1
  • VGA/DVI/DP 独立三显示输出,支持4k高清

概述

结合当今先进的电脑技术,宸曜研发了下一代无风扇嵌入式工控机:Nuvo-5000系列。它具有高可靠、高性能及高适用性。它支持插槽式第六代 Intel英特尔® Skylake酷睿™处理器,有大量CPU可供选择,从 Celeron赛扬®到酷睿™ i7各种等级的处理器,可供客户按照需求选择。尽管提供了如此优异的计算能力,Nuvo-5000系列工控机仍能保持宽温工作范围:-25°C到70°C。

Nuvo-5000工控机为各类应用提供了大量的功能接口,包括千兆以太网、USB3/USB2接口、串口以及VGA/DVI/DP独立三显示输出。如果这些还不能满足您的需求,宸曜设计的扩展盒可以提供方便的 I/O 扩展能力,方便您插入市售的各种 PCIe/PCI卡。

Nuvo-5000还支持宸曜 MezIO™扩展模块。MezIO™扩展模块为嵌入式系统设计,提供了高性价比、高可靠的 I/O 扩展能力。通过安装 MezIO™扩展模块,Nuvo-5000工控机可以为各类垂直行业用户提供更多应用导向的功能。

集成了第六代 Intel英特尔®Skylake CPU, 扩展盒及 MezIO™扩展模块,Nuvo-5000系列无风扇工控机是一个可扩展各类接口的强大的工控平台。Nuvo-5000系列工控机可以满足您对嵌入式工控平台的各类需求。


产品特性

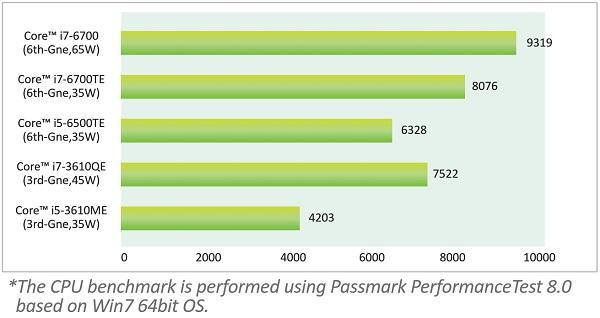

14 nm科技提升CPU性能 Technology

得益于14nm制程,第六代 Intel英特尔® Skylake酷睿™平台提供了显著的性能提升。与三代 IvyBridge平台相比,第六代 Skylake平台每瓦计算能力提升了40%。另外,Nuvo-5000是一款可以同时支持 35W CPU和65W CPU的无风扇工控平台。你可以通过宸曜的 BIOS特性来在数值运算能力和宽温高可靠性之间找一个平衡点。

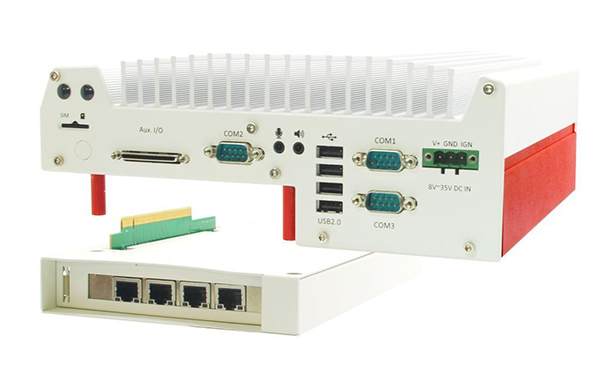

扩展盒

宸曜扩展盒采用了一种创新的设计来插入扩展卡。模块化的设计不仅使安装/更换更加容易,而且对插卡的被动散热大大增加了系统的可靠性。用户可以采用市售的PCI/PCIe扩展卡来扩展 Nuvo-5000的功能。宸曜同时还提要扩展模组,供客户扩展PoE、USB3.0或是独立显示卡。

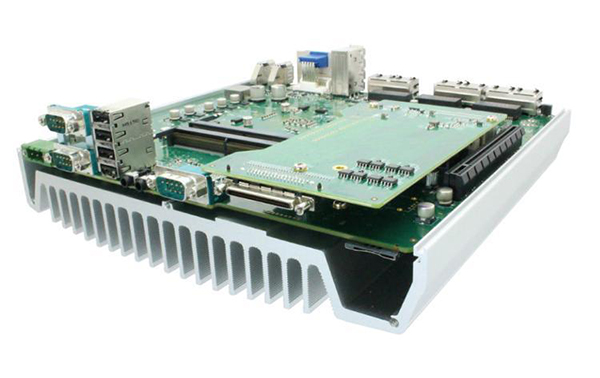

MezIO™ 接口和扩展模块

设计MezIO™接口的目的是在嵌入式系统中集成应用导向的 I/O功能接口。该接口通过一个高速连接器提供了计算机总线接口、供电及控制信号。MezIO™采用三点固定方式,大大提供了系统的可靠性。MezIO™模块可以利用这些信号实现复杂的I/O功能。

宸曜提供了多种 MezIO™扩展模块,比如RS-232/422/485,隔离DIO, LVDS输出以及点火电源控制模块,做为 Nuvo-5000的选配件。用户也可以利用 MezIO™提供的信号/电源,自己开发行业用模块。MezIO™为客户提供了一种高性价比的行业用机解决方案。

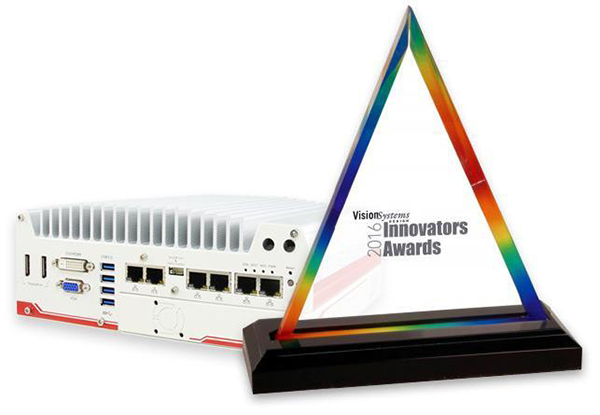

Nuvo-5000 was recognized by the judges of the annual Vision Systems Design Innovators Awards program

Vision Systems Design Innovators Awards program: The program reviews and recognized the most innovative products and services in the vision and image processing industry. Criteria used in the Innovators Awards ranking included: originality, innovation; impact on designers, systems integrators and end-users; fulfilling a need in the market that hasn't been addressed, leveraging a novel technology, and increasing productivity.



产品规格

系统内核
控制器 酷睿™ i7-6700 (8M缓存, 3.4/4.0 GHz, 65W TDP)*
酷睿™ i5-6500 (6M 缓存, 3.2/3.6 GHz, 65W TDP)*
酷睿™ i3-6100 (3M 缓存, 3.7 GHz, 51W TDP)*
奔腾® G4400 (3M 缓存, 2.4 GHz, 54W TDP)*
赛扬® G3900 (2M 缓存, 2.8 GHz, 51TDP)*
酷睿™ i7-6700TE (8M 缓存, 2.4/3.4 GHz, 35W TDP)
酷睿™ i5-6500TE (6M 缓存, 2.3/3.3 GHz, 35W TDP)
酷睿™ i3-6100TE (4M 缓存, 2.7 GHz, 35W TDP)
奔腾® G4400TE (3M 缓存, 2.4 GHz, 35W TDP)
赛扬® G3900TE (2M 缓存, 2.3 GHz, 35W TDP)
芯片组 Intel® Q170 平台控制器芯片
图像 集成Intel® HD Graphics 530 (酷睿™ i7/i5/i3)
集成 Intel® HD Graphics 510 (Pentium®)
内存 两个SODIMM内存插槽,可支持高达32 GB DDR4-2133 SDRAM
AMT 支持Intel® AMT 11
TPM 支持TPM 2.0


前面板接口
网络接口 2个千兆以太网口,芯片采用Intel® I219及I210 (Nuvo-5002E/P)
6个千兆以太网口,芯片采用Intel® I219及5个I210 (Nuvo-5006E/P)
PoE+ 千兆网口3到6可选配支持IEEE 802.3at PoE+供电,共可提供80W功率
USB 4个USB 3.0口,经由XHCI控制器提供
4个USB2.0口
显示接口 1路VGA + DVI-D接口
2路DisplayPort接口,支持4K2K分辨率
串口 2路RS-232/422/485串口(COM1 & COM3),可由BIOS设置
1路RS-232串口(COM2)
音频接口 1路扬声器输出和1路麦克风输入


存储接口
SATA接口 内置2个SATA接口,可接2.5"硬盘/SSD
mSATA 1个全长mSATA口(与mini-PCIe共用接插件)


扩展总线
PCI/PCI Express 通过扩展盒提供1个PCI插槽(Nuvo-5002P/5006P)
通过扩展盒提供1个3代PCIex16插槽(Nuvo-5002E/5006E)
Mini PCI-E 1个mini PCI-E插槽,提供前面板可插拔的SIM卡槽
1个mini PCI-E插槽,提供内部插拔的SIM卡槽 (与mSATA共用接插件)
可扩展I/O 1路MezIO™ 扩展接口,可接宸曜科技MezIO™模块


电源
直流输入 3芯插拔式端子排,供8~35V直流输入
远端开关机&状态输出 1个10芯(2x5)接插件 提供远程开关机控制及状态输出


机械规格
尺寸 240毫米(宽) x 225毫米(深) x 90毫米(高)
重量 4.4 Kg (含1个2.5"硬盘及DDR4 SO-DIMM内存)
安装 壁挂安装(标配) 或 导轨安装(选配)


环境指标
运行温度 CPU采用i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE (35W TDP)
-25°C ~ 70°C **
CPU采用i7-6700, i5-6500, i3-6100 (65W/51W TDP)
-25°C ~ 70°C */** (配置为35W模式)
-25°C ~ 50°C */** (配置为65W/51W模式)
存储温度 -40°C ~ 85°C
湿度 10%~90% , 无凝露
振动 运行状态, 5 Grms, 5-500 Hz, 3 轴(采用SSD, 测试标准采用IEC60068-2-64)
冲击 运行状态, 50 Grms, 半正弦曲线 11 毫秒时长 (采用SSD, 测试标准采用 IEC60068-2-27)
电磁兼容(EMC) CE/FCC Class A, 测试标准采用 EN 55022, EN55032 及 EN 55024

*当i7-6700 CPU工作在65W模式时,工作温度不可高于50°C,而且在采用CPU满负荷测试时会出现达到温度阈值的情况。客户可以在BIOS中设置CPU功率以达到更佳的温度表现。
**想要在零下温度运行,需要宽温硬盘或固态盘(SSD)。

订购信息

Nuvo-5002E 第六代 Intel英特尔® Skylake酷睿™无风扇工控机,含2个千兆网口,PCI Express扩展盒及MezIO™
Nuvo-5002P 第六代 Intel英特尔® Skylake酷睿™无风扇工控机,含2个千兆网口,PCI扩展盒及MezIO™
Nuvo-5006E 第六代 Intel英特尔® Skylake酷睿™无风扇工控机,含6个千兆网口,PCI Express扩展盒及MezIO™
Nuvo-5006P 第六代 Intel英特尔® Skylake酷睿™无风扇工控机,含6个千兆网口,PCI扩展盒及MezIO™

可相容 MezIO™ 扩充模组

宸曜MezIO™扩充模组通过高速连接器提供计算机信号,电源轨和控制信号,透过多种I/O可将宸曜嵌入式电脑转变为多面向的应用系统(如RS-232/422/485, 隔离DIO,CAN总线,点火控制和存储扩展)

附件/选配件

DINRAIL-O

DIN-rail导轨安装

Fankit-25

配置于單一擴展槽的風扇組件,尺寸 25x25x10毫米

PA-120W-OW

120W交流/直流电源适配器 20V/6A;18AWG/120cm;接线端子排,运行温度:-30℃至 70℃
